潜水排污泵具有显著节能效果、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。



      QW系列潜水排污泵主要适用于输送城市生活污水、工矿企业污水、泥浆、粪便及纸浆等，还适用于循环给排水及其它用途。

      广泛应用于严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

二、产品特点

 1、机电一体化，可实现远程监控和自动操作。

 2、离心式叶轮，无堵塞、防缠绕，能抽送含少量固体颗粒及长纤维的污水；

 3、高效节能；

 4、可配耦合装置或弯管，安装维修方便。

 本产品执行JB/T5118-2001《离心式潜污泵》和CJ/T3038-1995《潜水排污泵》标准。











1、介质温度：0℃～40℃，环境温度：-18℃～40℃；

2、介质类型：工农业输送水、城市给水、轻度污水：

a）PH值为4-10；   b）介质中固相物的容积比在4%以下；

3、抽排最低水位：按产品样本中的要求，确保满足最低运行水位；

4、电机的冷却：输送介质直接冷却；

5、使用环境：请不要在易燃、易爆的环境下使用；

6、工作电源：三相交流、电压380V、频率50Hz。

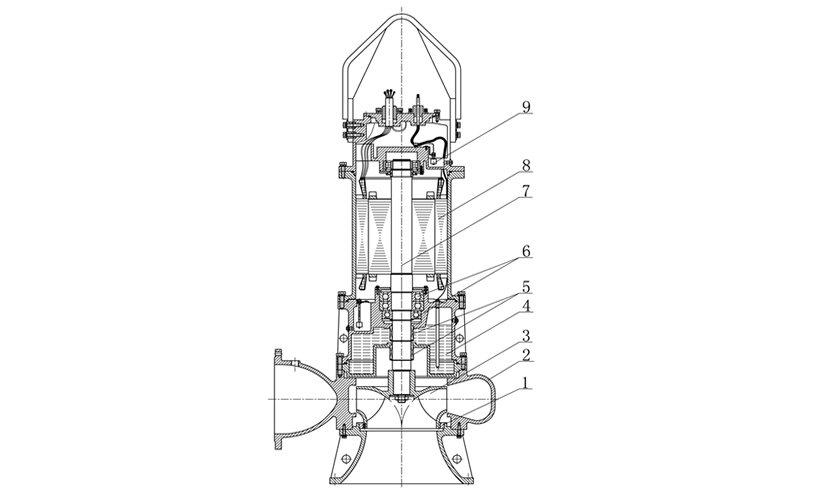

1、耐磨环 泵壳和叶轮之间装有易于更换的耐磨环。

2、泵壳 泵壳为单蜗壳型，分布于叶轮周围收集液体。过流表面光滑，通道端面大，效率高，不易堵塞。

3、叶轮 叶轮采用铸铁整体铸造而成；叶片式或流道式大通道叶轮，具有较强的抗缠绕和抗堵塞性能，并经过动静平衡试验，运行平稳。

4、油室 油润滑并冷却机械密封，在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高。

5、轴密封 采用两套双端面或多套单端面独立的机械密封（视泵的结构而不同），使电机与泵密封隔离；多重密封保险，提高了可靠性。

6、轴承 采用滚动轴承，能承受所有的轴向和径向载荷，并完全与泵所输送的介质分开。

7、泵/电机轴 泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小绕度，运行时振动小，密封和轴承寿命更长。

8、电机 高性能鼠笼式感应电机，设计制造符合GB755标准。绝缘等级为F级。

9、检测装置 潜污泵装有多道监测保护装置，可把引线引至电控箱。保护装置有：过载、缺相、泄露、超温、湿度、浸水保护等（视泵的机构不同而有所差别）



      QW系列潜水排污泵结构紧凑，并设置了各种保护装置，通过控制柜进行保护模块连锁控制，有效地保护泵的运行。其保护功能设置见下表：

      潜污泵引出控制保护信号线，采用专用电控保护装置（安装在PMCC内），控制系统对水泵电机具有过载、缺相、欠压、短路、泄漏、超温、湿度、浸水、轴温等故障自动保护功能。在水泵运行过程中出现上述故障，可报警指示并立即切断出现故障水泵的电源且使备用泵投入运行。具体为：

    1、过载保护特性

    当水泵电机电流I≥1.2Ie时,其动作时间t≤10min,当I≥8Ie时,t≤100ms。出现过载时，系统过载指示灯亮，水泵停止工作。

    2、缺相保护特性

    当主电路出现任一相断相时，系统缺相灯亮，水泵停止工作。

    3、短路保护特性

    当主电路出现短路故障时，系统中断路器迅速断开，水泵停止工作。

    4、泄漏保护、湿度保护特性

    当潜污泵发生第一套密封泄漏时，湿度灯亮，并报警，但不保护，水泵仍能运行。

    5、超温保护特性

    当水泵电机绕组温率超过1100C时（B级绝缘），或1400C（F级绝缘）超温指示灯亮，水泵停止工作。

    6、浸水保护特性

    当潜污泵内上接线腔有水进入时，浸水指示灯亮，水泵停止工作。

    7、水位报警系统

    根据客户要求配备水泵液位控制浮球或液位计，当水位超过最底水位时，水泵会自动报警。
