R型精密过滤器

产品简述：R型精密过滤器是利用重力或压差使悬浮物通过某种多孔性介质，使固体颗粒被截留，实现悬浮液中固、液有效分离的精密机械。过滤器过滤介质是过滤时用来阻留固体颗粒、渗透液体的多孔隙固体物质。根据过滤介质的作用及使用环境。回转式过滤装置外壳由304L不锈钢制造，包括中心进水管、转筒、联动齿轮、转动轴承、密封件等装配组件。中心转筒内的上端设一个收集排污槽。所有的主体部件都采用304L不锈钢。

手机：18952671707、18136936177

 R型精密过滤器

R型精密过滤器是利用重力或压差使悬浮物通过某种多孔性介质，使固体颗粒被截留，实现悬浮液中固、液有效分离的精密机械。过滤器过滤介质是过滤时用来阻留固体颗粒、渗透液体的多孔隙固体物质。根据过滤介质的作用及使用环境。回转式过滤装置外壳由304L不锈钢制造，包括中心进水管、转筒、联动齿轮、转动轴承、密封件等装配组件。中心转筒内的上端设一个收集排污槽。所有的主体部件都采用304L不锈钢。


滤网孔径：10～1000μm（如有特殊要求可以做到1um）；
材质：316L不锈钢；
领先的固定技术，双重防滑丝技术；
大面积滤网成型，增加过滤面积，加快过滤速度，简化设备结构
独立的半圆形分片组成，每一个分片都可以很方便拆卸和装配。滤网是由316L不锈钢经过特殊的工艺制成。

工作原理

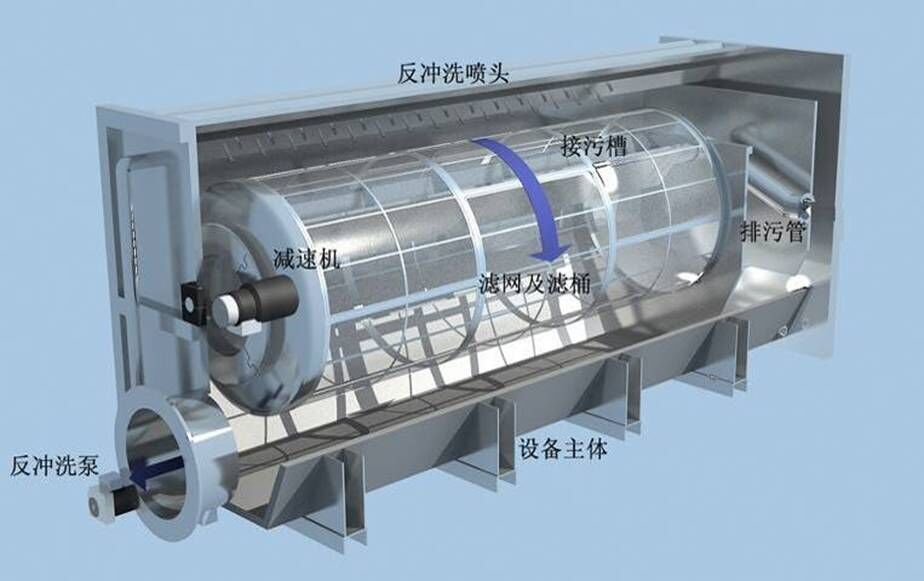

R型转鼓式精密过滤器是一种去除悬浮固体的过滤装置。装置由设备主体模块、核心过滤模块、反冲洗系统、驱动系统、自控系统组成，滚筒上装有可方便拆卸的滤网。

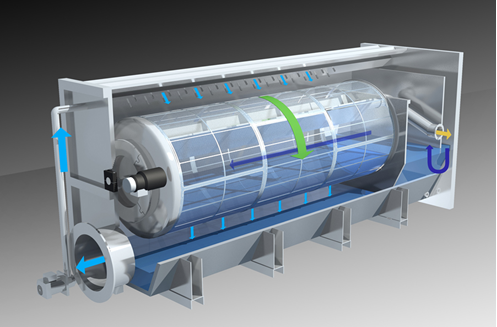

设备为连续过滤，设备内部设有自动启闭开关，当滚筒有水进入时，液位传感器将发出信号，启动减速驱动系统驱动滚筒转动，同时启动反冲洗泵。污水流入空心滚筒内，滚筒上为高强度不锈钢滤网。污水由滤网内侧向外侧流出，污水水中的悬浮物被截留在滤网内侧。冲洗水通过位于滚筒顶部的喷头由滤网外侧向内侧对滤网进行冲洗，冲洗下来的细小颗粒物质由设备内部的反冲洗水收集槽收集，并通过排污管排出设备。当无水通过设备时，设备将自动停止。

技术参数

型号

处理能力（m3/d）

外形尺寸（mm）L×W×H

过滤孔径（um）

功率（kw）

冲洗水量（m3/d）

水头损失（cm）

设备重量（T）

JML35

3500

2000×1400×1800

10-200

3.3

＜15

＜30

1.25

JML60

6000

3200×1400×1800

10-200

3.3

＜25

＜30

1.4

JML100

10000

3000×1700×2200

10-200

3.3

＜30

＜30

1.6

JML200

20000

4000×1700×2200

10-200

3.3

＜60

＜30

2.2

JML300

30000

5000×1700×2200

10-200

3.3

＜90

＜30

2.5

精密过滤器主要结构
1）设备主体模块
过滤设备主体结构材质：304L不锈钢
2）核心过滤模块

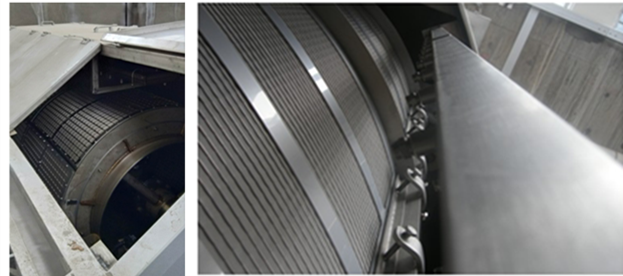

设备的核心是过滤系统，是由滚筒和滤网组成。根据型号的不同，由8片滤网用螺丝固定在滚筒上。滤网由316L不锈钢通过纤维化技术编织而成，再以先进的点焊技术无缝焊接固定在不锈钢细筋上。过滤器的滤水流程路线要从内到外。
3） 驱动系统
每个过滤器包括一个可调节的驱动装置，驱动装置由驱动电机、驱动齿轮、支撑辅轮组成，驱动电机电源380V/50Hz/3相交流电。减速驱动电机的设计寿命不小于10年。设备运行噪声小于≤40dB。
减速驱动电机：采用进口品牌产品。
固定支架及部件：304L不锈钢。
4）反冲洗系统
包括反冲洗泵、管道、喷头、废水收集槽及阀门。每套精密过滤器侧面都安装有反冲洗水收集槽，包括带末端法兰的304L不锈钢管道。
反冲洗系统的功能是使用泵抽取滤后水，通过高压伞状喷射体系统对滤网进行自外对内的冲洗，从而将过滤过程中堆积在滤网内表面的悬浮物清除。反冲洗次数和历时可调，正常的自清洗和淤泥清除过程中，不影响过滤流程。反冲洗系统根据过滤水头自动冲洗或定时反冲洗，同时也可以手动进行反冲洗操作。
5） 控制系统
微过滤设备控制系统采用可编程序控制器（PLC）控制，分为手动/自动两种控制方式。集中控制各设备的反洗水泵及减速驱动电机。本地PLC还预留了与上位机通讯接口，通讯方式为以太网通讯协议；将各台设备的运行状况上传至中控以便对其进行远程监控。
实行自动控制和手动控制操作。
控制箱工作电源：380/220V AC，50Hz
防护等级IP65。
起动方式：全压直接启动配电用的空气开关具有短路及过载保护，并设热保护元件用于电机的过载保护。
控制箱内设触摸屏：有开-停按钮，自动-手动转换开关，紧急停车按钮，单项设备的开-停-故障指示，所有控制及保护回路分开，按钮及指示灯相匹配。控制箱配有报警器，当发生短路及电机过载的情况能自动报警；
箱内电气元件均采用施耐德或同级品牌。
所有与机械设备配套的电气控制箱就近设置在设备旁。
控制系统按照工艺设计要求监视和控制设备运转。

主要用途
1、R型转鼓式精密过滤器主要应用于一级B提升至一级A标准污水处理：
按照一级B提升至一级A污水处理标准的要求，通过本设备的精准处理，水质可完全达到该标准要求。
2、水资源回收及循环利用：
通过本设备深度过滤其中的非溶解性悬浮微粒物质，达致水循环再利用目的。
3、工业应用：
根据不同类型工业的不同要求，本设备可对其用水进行分离过滤处理，使相关水质达到企业使用目的，或符合有关环保的排放要求。

主要特点
1. 滤网使用寿命长：滤网使用最长可达3年。
2. 滤网更换方便：独立网片，可独立拆除，而不影响其他滤网。
3. 耐冲击负荷强：设备在进水SS不高于40mg/L情况下，可正常运行。
4. 过滤可连续运行反洗、过滤互不影响。
5. 水头损失小：水头损失小于30cm。
6. 处理效果好：进水水质SS小于20mg/L,出水水质SS小于10mg/L。
7. 运行全自动控制。
8. 占地面积小：在相同处理水量的情况下。转鼓过滤设备的占地面积远小于其他过滤工艺设备。
9. 冲洗消耗水量小：杂质不易存积于滤网之上，反洗高压水轻松清除杂质。所用水取自过滤后水，用水量为处理的水量0.3%，远低于其他同类过滤器3%~5%的用水量。减轻反洗废水后期处理的负担。

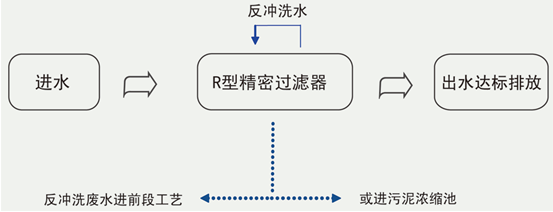

 直接过滤应用

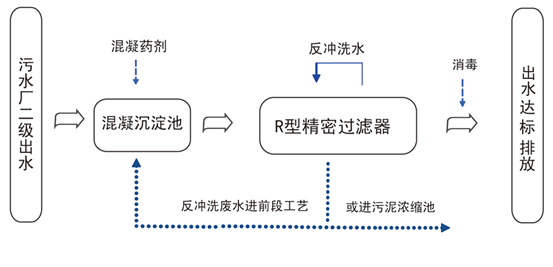

加药后过滤应用



过滤后的水质



应用范围

精密过滤器适用于市政污水处理厂污水深度净化，工业废水的过滤，以及中水回用。在市政污水处理厂污水深度净化方面，通过本设备的精准处理，水质可完全达到国家标准和用户要求，在工业废水过滤方面，本设备可以对其用水进行分离过滤处理，使相关水质达到企业使用的目的，或符合有关环保的排放要求，在中水回用方面，通过深度过滤其中的非溶解性悬浮微粒物质，达到水循环再利用的目的。本设备的所使用的滤网由金属、化纤或多种合成材料以不同方式编织而成，过滤孔径一般为10-100um，待处理液体通过滤网的筛滤作用去除悬浮于液体总的颗粒物质。
