一、产品简介：

粉碎型格栅除污机是解决固体颗粒对环保设备危害的除污设备。粉碎格栅运行时，可以把污水中的固体颗粒粉碎成6-8mm细小颗粒，与污水一起进入后续处理工序，无需进行格栅渣滓清运，对实现泵站地埋式全封闭设备创造有利条件，节约土建成本，美化环保。它是由粉碎机和旋转式格栅鼓(或固定栅条)、机座、电控柜组成。主要应用于城市污水处理泵站、合流泵站、雨水泵站及终端污水处理厂。

二、工作原理：

粉碎型格栅除污机由潜水电机、齿轮箱、侧板、传动轴、切割刀片、立式转鼓、密封件、安装支架、辅助格栅、潜水电缆、电气控制箱、备用人工格栅等部件组成。电机启动后，刀片及立式转鼓同时不等速转动，污水中的固体漂浮物随着污水进入转鼓区后被旋转的栅网截留并送入切割区，两组不等速转动的刀片迅速进行轴向和径向切割，将其粉碎成8—10mm的细小颗粒，粉碎后的小颗粒由水泵抽水一起流走，有效地防止水泵缠绕、堵塞。辅助格栅则在超高水位时，进行辅助性截污。

夹带固体颗粒的污水通过切割区，颗粒经过切割室被切碎，污水夹带被切碎的细颗粒流向下游，不再对下游设备造成威胁。

 三、主要结构：

本设备主要由两栖电机、减速机、机身、切割刀片、垫片、主动轴、从动轴、中间支承轴、密封装置、机座、立式旋转过水转鼓栅网、自动耦合装置、溢流格栅、检修格栅组成。

切割刀片和垫片：钛合金钢

轴：热处理六角型合金钢

底座和外壳：球墨铸铁

侧栏：优质碳素钢

密封面：碳化钨

橡胶件：丁睛橡胶

四、产品特点：

1、整体式设计，外观紧凑、美观；

2、灵活的结构和安装选项，适应多种尺寸的渠道；

3、采用低转速运行，磨损率小，功耗低，选用双轴差速原理，实现强力、挤压粉碎；

4、特殊结构设计，具有极强的自净能力，不存在缠绕和杂物堆积；

5、稳定的水头损耗，保证上下游水深的稳定；

6、特别的传动结构使刀片等易损件更换方便，维护简便，降低了维护费用；

7、高强度合金或钛合金刀片，保证了设备工作的高效率和可靠性；

8、优化设计，保证极高的效率和较低的能耗；

9、可靠的保护系统，当设备发生过载时，能自动实现反转卸荷，重试三次仍不能排除时，则停机报警；

10、两栖电机，水陆两用。电机既能在室内、户外正常运行，又能适应水位突然升高时电机潜水使用；

11、自耦安装，检修方便。格栅在井下工作，采用自动耦合式安装，无需大型起吊设备，检修时可通过吊环将设备全部吊出水池检修；

12、占地面积少、整体投资少，设备全地埋，体积小，重量轻，无需建泵房，土建费用低；

设备投资费用低，无需配套螺旋输送设备、压榨设备、除臭设备、垃圾外运设备等。

五、产品用途：

1、应用于地埋式泵站，进水管网等；

2、与传统格栅配合使用，进行垃圾处理；

3、应用于沉淀池、消化池、污泥脱水系统；

4、污水收集系统；

5、取水工程入水口过滤；

6、引水渠入口工程。

 六、安装方式：

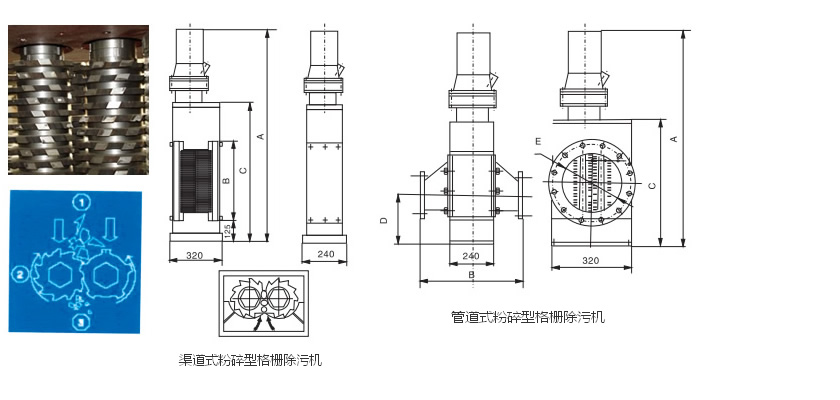

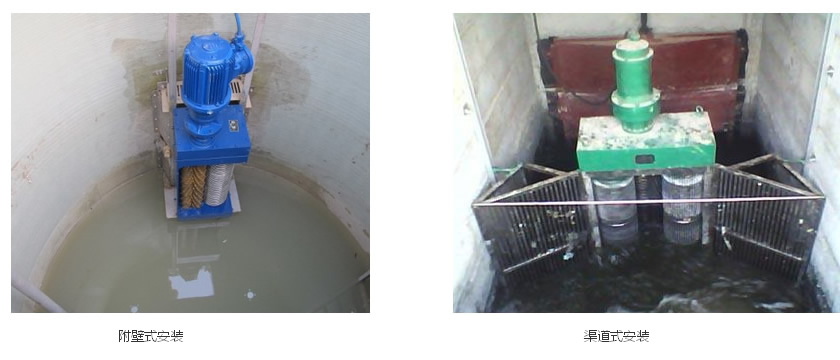

粉碎型格栅安装方式有渠道式安装、附壁式安装、悬挂式安装。一般一体化泵站选用附壁式安装，导轨通过膨胀螺丝安装在壁上，粉碎型格栅通过导轨滑止固定位置。

七、定货须知：

1、根据泵站的排水规模，选择相应型号的粉碎型格栅；

2、注明电气控制类型，常规为手动控制、室内安装；其他类型须注明，如：带PLC接口、全自动控制及户外型等；

3、订货时请用户提供使用环境、过水量、工作水位高度、渠深和渠宽；

4、土建预留方孔的长、宽、高尺寸，根据格栅安装尺寸确定；

5、土建浇注前，请将轨道进行预埋，如无预埋，用膨胀螺栓固定于混凝土池壁上；

6、本公司可根据用户要求，定制各种规格的粉碎型格栅。

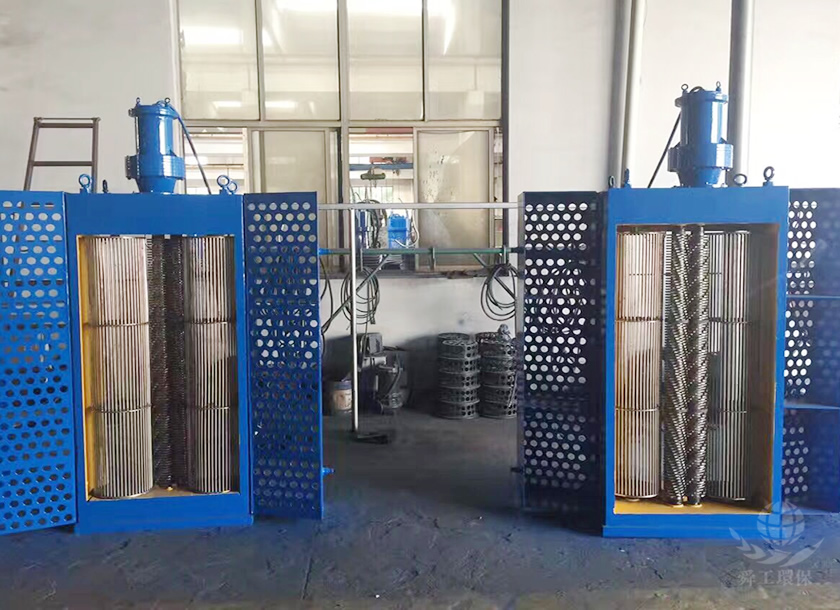

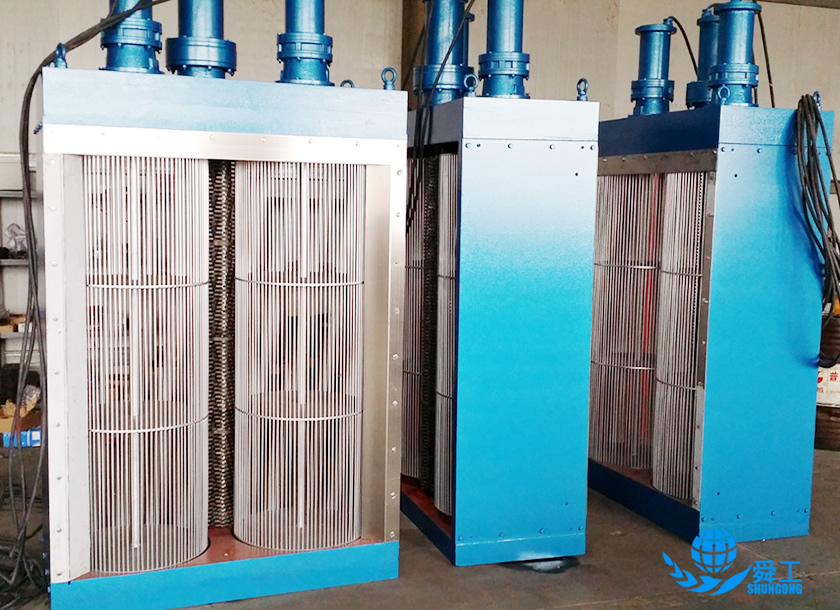

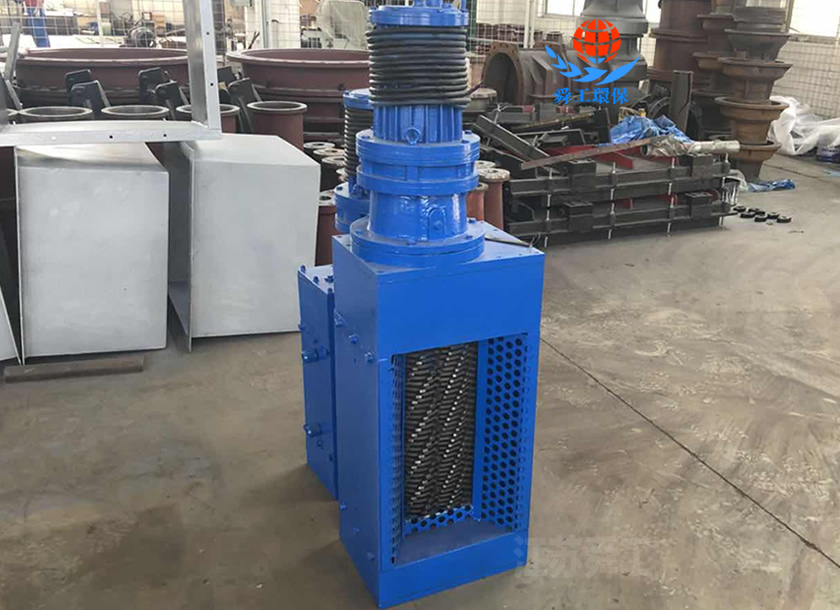

八、产品实拍图：
