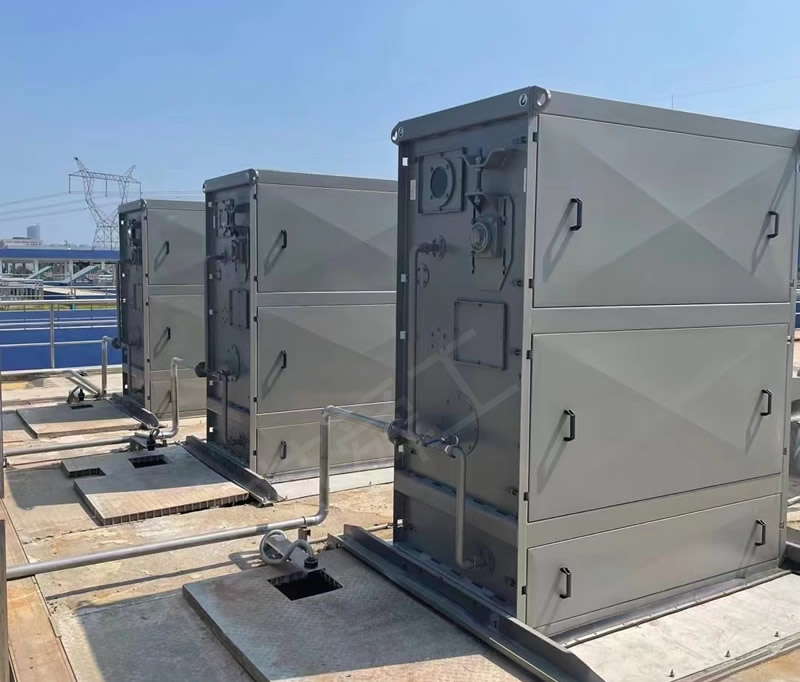

内进流格栅是一种将拦污和除污结合于一体的高效细格栅除污设备。是用来拦截并排除供、排水系统中较小的悬浮及颗粒杂质，对经过粗格栅处理后的水源中的污物进一步进行清除。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保持后续处理工艺的有效实施。设备结构紧凑，占地少，安装方便，易操作。考虑设备的养护、维修及延长使用寿命，水下不设传动机件，可避免不必要的机械故障。

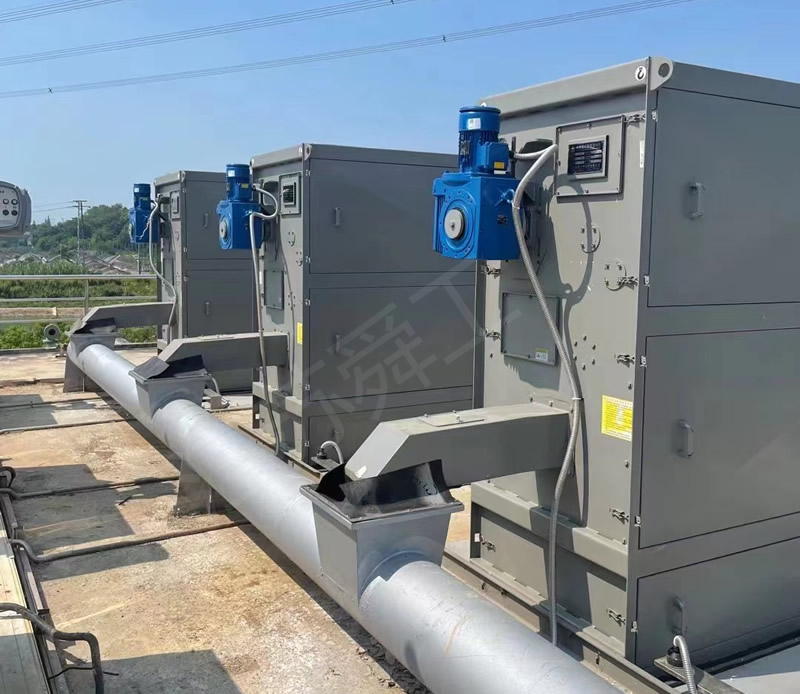

内进流网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。内进流式网板格栅除污机有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠绕、卡滞现象，且格栅底部没有污物堆积形成死角。内进流网板格栅的独特进水方式，使污水进入格栅后污物完全被截住清除，不会再被带入格栅后，达到理想的处理效果。

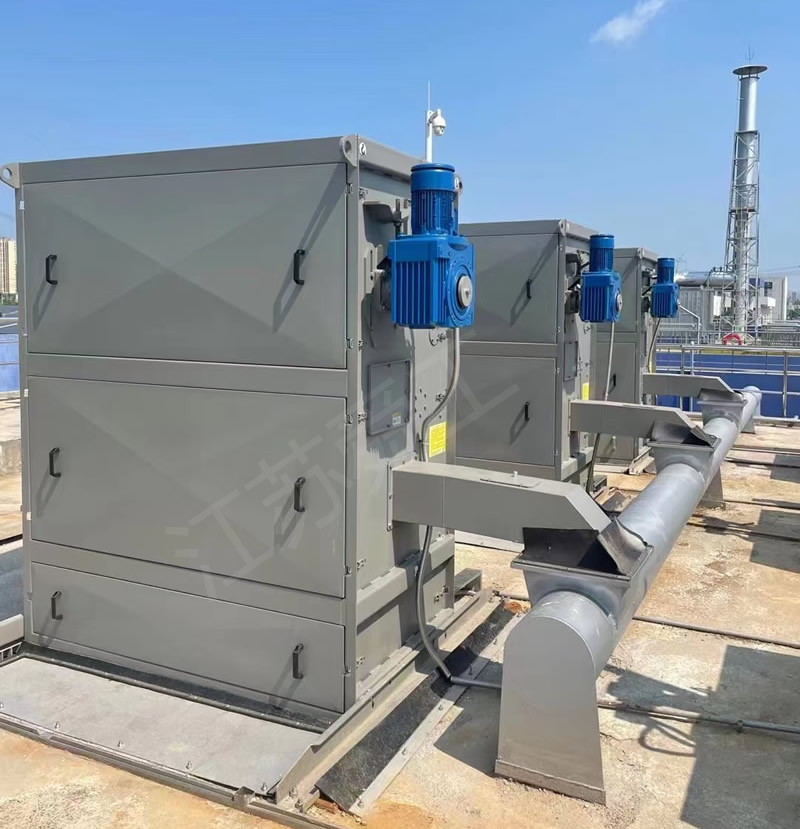

内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。 内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

1、框架：内进流格栅框架被制成一个整体结构以便于提升并安装在土建结构中。格栅机的框架结构中配有可更换的滚动条和网板导向装置，用来引导网板的旋转。在框架底部是一个可更换的半圆型导轨用来辅助网板在底部旋转时的转向。

2、链条：主链条配有密封条，由链条，链套和链销组成，装有滚动条，滚动条在框架中的导轨上运行。每一块格栅的网板都由螺栓分别将两侧固定在主链条上。栅渣提升台阶位于每一个网板的边缘，网板与网板之间由密封条密封，网板与框架之间的密封是由柔软的橡胶完成的，而取水口隔墙与细格栅框架之间也采用软密封结构。

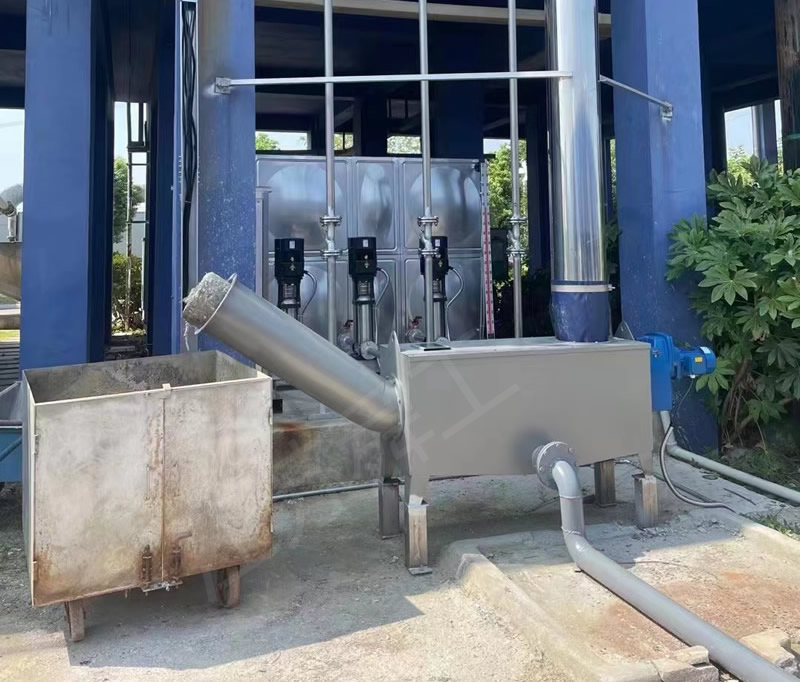

3、顶部： 主框架的上部有一个水平安装的转轴，转轴两端带有两个齿轮来带动主链条旋转。转轴两端被一个自动定位滚动承轴所固定，并密封在润滑防水仓中。防水仓由固定在框架上的螺丝安装在平行滑动条上。当格栅的网板通过栅渣收集槽上方的卸渣点时被安装在格栅上方内部的一系列喷射管喷出的冲吸水冲洗干净。栅渣和冲洗水均被排入栅渣收集槽中，再通过栅渣收集槽排入一个位于土建工作平台的集水槽中最后落入压榨机中。位于土建平台上方的主框架部分设有可移动的检查盖，并带有检修孔和防护板，目的是将喷射所带来的气溶性物质减小到低。

1、高捕获率：独特的进水方式，高效捕获各类细小栅渣。

2、流量大：单道栅板的过水设计，大大提高过水流量和减少水头损失。

3、节省空间：垂直安装有效节省空间。

4、易维护：栅板的插入式安装，便于拆卸和更换。

5、整机安装，无须改动原有土建结构，适合老设备的更新。

6、不会将栅渣带到格栅后，除污效果好。

1、过水量；

2、固液分离总量；

3、分离杂物的颗料大小；

4、网孔直径

内进流孔板格栅选型需要知道的条件包括：处理量，栅前水深，孔板孔径，渠深和渠宽。

设备运行渠宽要求为≥1200mm, 渠深要求为栅前水深≥600mm;设备总高为渠深+1750mm;

网板宽度要根据处理量和栅前水深来确定，栅前水深可确定网板水下的长度， 下表为相应网板宽度的孔板；

内进流细格栅除污机每米的日处理量（可以根据栅前水深计算实际过水量），单位m³/d:
