在工业、生活废水中含有各种固体物，为了保证潜水泵的正常运转,需在潜水泵前安装机械格栅除污机进行拦截打捞。常用的是一组平行的栅条斜置在污水流经的地沟里,被阻截的杂物采用人工或机械定期打捞,以保持水流畅通。用人工打捞这些固体物劳动强度比较大,而且不安 全，在有条件的工厂一般都采用机械格栅。国外的大型污水处理厂在设计时，已考虑到根据固体物的含量、粒度、种类、采用合理的阻截结构,现对国内、外机械格栅的应用作一简介：



    一、抓斗式机械格栅除污机

    其中又可分为抓斗齿耙、刮板齿耙、行走除渣等几种,适用于大型废水处理装置。其格栅宽度比大,可代替人工进行打捞但这种格栅结构比较复杂、造价贵、占地面积大。格栅倾角一般为4 0 ~ 6 0。



    二、链带型转动格栅除污机

   它可分为成双成对或对称型几种,能达到连续清扫的目的。链条平行移动时把固体物从池内带出液面,但池子不能太深,材质可用不锈钢。链条的结构较复杂,造价贵,清除废物较困难。



    三、筛板型不锈钢或尼龙格栅除污机

    这是目前国外采用较多的自动落水冲刷积聚型格栅。其组成为凹型园弧面,废水通过格栅时,利用水的余能使固体污物向中间靠拢并冲向格栅底部,最后被皮带传动分离。该结构需要水有一定高度,一般压头为2一3米,并要均匀。虽然没有传动构,但格栅的间距严格控制在2一3毫米,格条为口型,不锈钢格条用点焊法焊接,焊点很小,或用尼龙整体压制,但它对于纤维状的固体物分畴较困难,不易清洗,如阻塞后水形成短扬争分布不均匀。

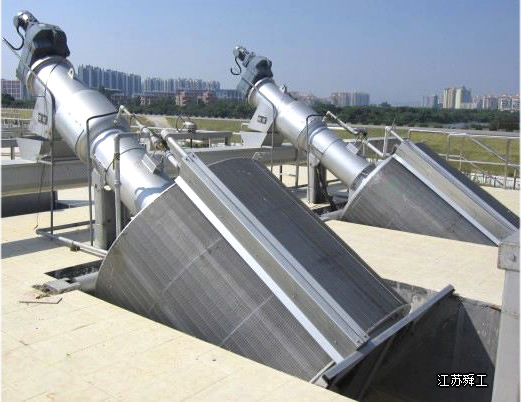

    四、转鼓式细格栅除污机

    这种格栅用于流量较小,有一定空地的。格栅条按水流量的大小,设计成不同半径的园周状。







    五、尼龙型的带式格栅除污机

    该种格栅在毛纺厂常被采用。当废水通过液中管子内部流出,液中轴承与顶部轴承用尼龙网连接组成一个过滤型的水帘,固体物通过转动的网被带出水面以其本身的重力落在厂个斜型的出料口被分离。尼龙网帘每隔2 0 0毫米有一块不锈钢挡板,把固体物带上来。为了防止尼龙网被阻,可用水泵冲刷网的反面,以保持其畅通。
